Диагностический сканер-тестер СТМ-6
Диагностический сканер-тестер СТМ-6
Универсальный прибор для автономной и компьютерной диагностики, а также для чип-тюнинга инжекторных автомобилей
Сканер-тестер СТМ-6—это универсальный прибор для автономной и компьютерной диагностики, а также для чип-тюнинга инжекторных автомобилей. Он совмещает в себе функции приборов СТМ-5 и АПМ-3.
Режимы работы СТМ-6:
- автономный;
- режим адаптера USB/K-Line.
В автономном режиме СТМ-6 диагностирует электронные системы управления двигателем автомобилей ВАЗ, ГАЗ и УАЗ с блоками МИКАС-10, МИКАС-11, BOSCH M1.5.4, BOSCH M1.5.4N, ЯНВАРЬ-5 (и его модификации), BOSCH MP7.0H (euro-2), BOSCH MP7.0H (euro-3), BOSCH M7.9.7 (euro-2), BOSCH M7.9.7 (euro-3), BOSCH ME17.9.7., ЯНВАРЬ-7.2. Также, он позволяет диагностировать антиблокировочную систему торможения BOSCH ABS-8.0 и ABS-5.3.

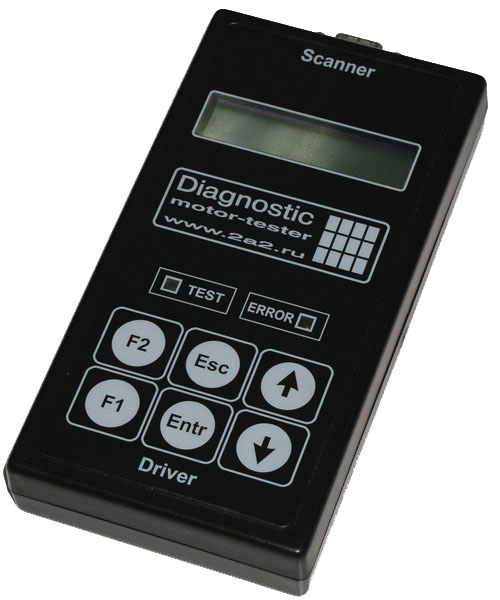

Основной конструктивной особенностью сканера СТМ-6 является наличие ЖК-индикатора с подсветкой на 2х16 символов, корпус из бензомаслоустойчивой пластмассы (АБС) и пленочная пультовая панель на 6 клавиш.
Габаритные размеры (без кабеля) 178х88х28 мм .
В СТМ-6 программы диагностирования всех блоков управления прошиты в тестере, и выбор конкретного блока управления производится после включения тестера из экранного меню.
В СТМ-6 предусмотрено автоматическое распознавание ЭСУД.
Выбор режимов и подрежимов работы СТМ-6 осуществляется перемещением по экранному меню нажатием клавиш «Up», «Down», вход в режим и выход из него—нажатием клавиш «Entr», «Esc».
- Размер экрана СТМ-6 = 2 строки по 16 знаков.
- Управление СТМ-6 от 6-и клавиш.
Все параметры разбиты на строго фиксированные группы, состоящие из 5—15 параметров, СТМ-6 позволяет зафиксировать срез значений параметров (запрет обновления значений) в пределах группы и просмотреть значения параметров, зафиксированные в конкретный момент времени.
При отображении параметров СТМ-6 может индицировать либо один параметр с его кратким описанием, либо два параметра без краткого описания: например:
Перемещение на последующие параметры в пределах данной группы осуществляется нажатием клавиш «Up», «Down».
В режиме отображения неисправностей на экран СТМ-6 выводится, например, следующая информация:
Во второй строке экрана попеременно отображаются две строки описания ошибки, перед номером которой стоит знак >. Знак > перемещается клавишами «Up», «Down».
- СТМ-6 отображает все параметры, необходимые для диагностики ЭСУД автомобиля.
- СТМ-6 управляет всеми механизмами и корректирует все параметры, доступные по управлению в каждом конкретном блоке управления.
- СТМ-6 отображает все неисправности как текущие, так и накопленные, которые зафиксировал конкретный блок управления.
- СТМ-6 позволяет сбросить накопленные коды неисправностей.
- СТМ-6 выводит все паспортные данные, хранящиеся в каждом конкретном блоке управления.
- СТМ-6 позволяет просмотреть комплектацию системы, на которую настроен конкретный блок управления.
СТМ-6 обеспечивает преобразование сигналов порта USB ПЭВМ в сигналы K-Line (ISO 9141).
В базовый комплект СТМ-6 входят: прибор СТМ-6, кабель диагностический ВАЗ-2 (euro-3/4), переходник, удлинитель USB, CD с программой, руководство по эксплуатации, паспорт, рабочая сумка.
Дополнительно к базовому комплекту можно заказать:
- кабель диагностический ВАЗ-1 (euro-0/2) для систем управления двигателями автомобилей ВАЗ под требования токсичности euro-0/2 с контроллерами М1.5.4, М1.5.4N, ЯНВАРЬ-4, ЯНВАРЬ-5, MP-7.0 (euro-2);
- кабель диагностический ГАЗ-1 (euro-0/2) для систем управления двигателями автомобилей ГАЗ и УАЗ с контроллерами МИКАС-5, МИКАС-7, АВТРОН;
- кабель диагностический ГАЗ-2 для системы управления дизельными двигателями с контроллером VDO/ШТАЙЕР.
- кабель программатора контроллеров ЯНВАРЬ-7.2 и Bosch M7.9.7;
- кабель программатора контроллеров МИКАС-7 и ЯНВАРЬ-5;
- щуп сигнальный для программирования автомобильных контроллеров Bosch M7.9.7;
- перемычку АПС;
